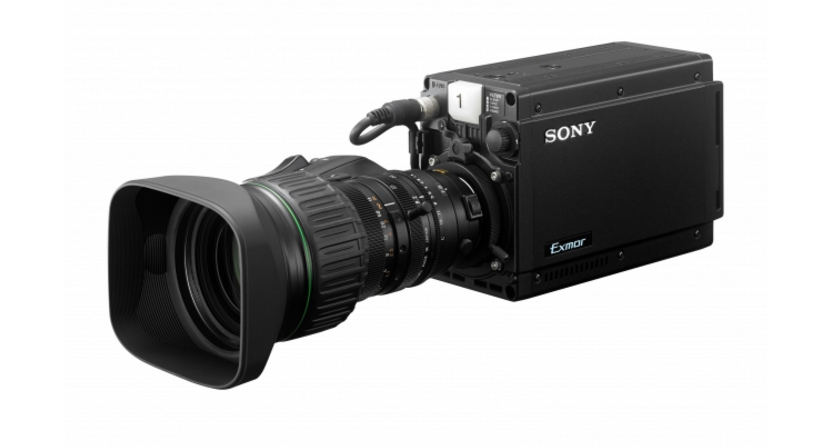

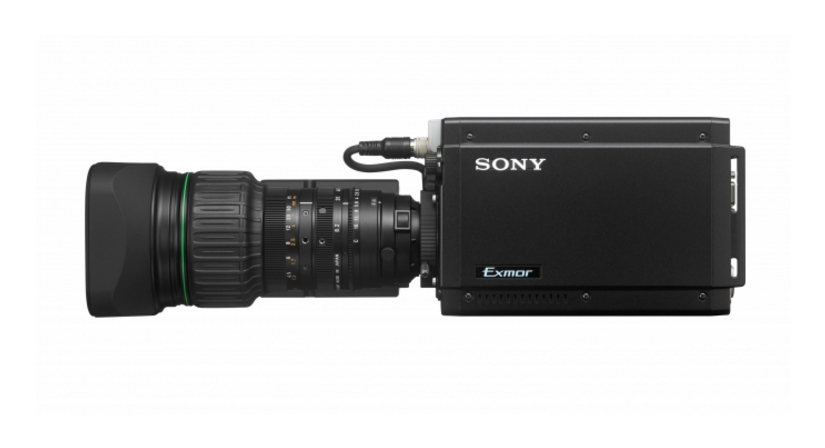

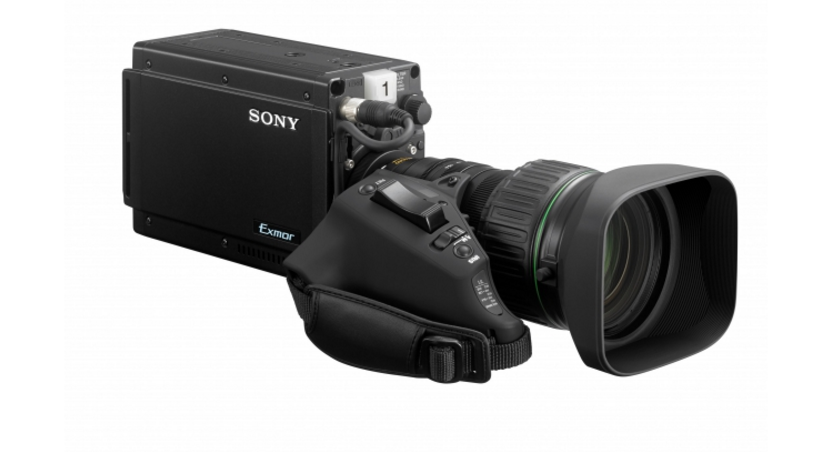

HXC-P70(HXCP70)

經濟型的三片 2/3 英寸 Exmor CMOS 成像器高清緊湊型系統攝像機，直接光纖電纜連接

簡介

緊湊、輕便的“POV”攝像機，功耗更低，還有光纖連接

HXC-P70 是為比 HDC-P1 更經濟實惠的各種應用而開發的“POV”攝像機，這是因為它除了尺寸小、重量輕、功耗低外，還擁有更長的傳輸距離和較高的靈敏度。

除了有兩個 HD/SD-SDI 輸出外，HXC-P70 還允許通過光纖電纜直接連接到 HXCU-FB70 攝像機控制單元?；旌闲凸饫w電纜可以延長與 CCU 之間的距離，長達 500 米，同時提供所需的電力。如果連接單模光纖電纜，距離可以延長到 10 千米，采用本地電源。

HXC-P70 采用索尼攝像機（如 HXC-D70）上使用的相同型號的三個 220 萬像素 2/3 英寸 CMOS 成像器，提供較高的靈敏度，59.94Hz 下的 F12 或者 50Hz 下的 F13。另外，該攝像機使用電子 CC 濾鏡以及伺服馬達驅動的光學 ND 濾鏡。這有助于降低功耗，使用 CCU、電纜和遠程控制器造就一個經濟型總體系統。該攝像機是眾多應用場合的理想選擇，包括演播室和活動大廳/體育館，以及監控、會議和教堂安裝等更廣闊的應用場合。

高靈敏度和低嗓聲

采用較高質量的三片 2/3 英寸 Exmor CMOS 成像器，并且集成了馬達驅動的 ND 濾鏡和電子 CC 濾鏡。

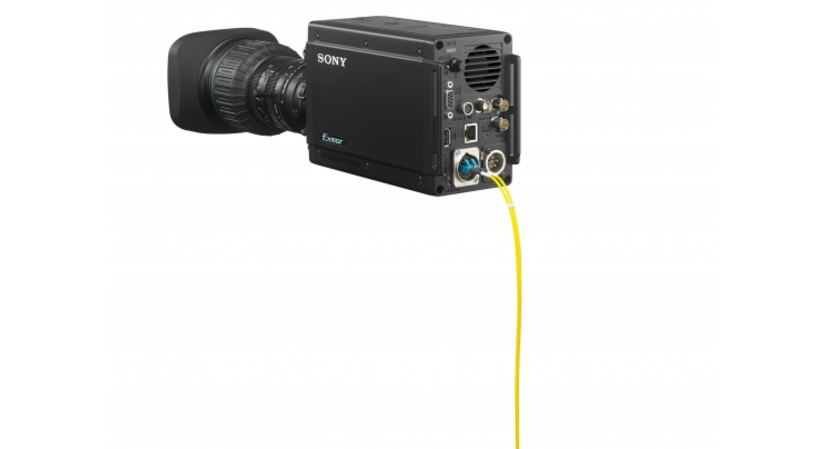

采用直接電纜連接的光纖傳輸

帶電源的混合型光纖電纜最遠 500 米，使用本地電源的單模光纖最遠可達 10 千米。

HXCU-FB70 攝像機控制單元

連接到 HXCU-FB70 實現較為精確的遠程控制。

低功耗

節電設計提供 17W 的低功耗。

本產品已預裝部分軟件，因而需要購買許可證密鑰才能激活某些功能。

屬性

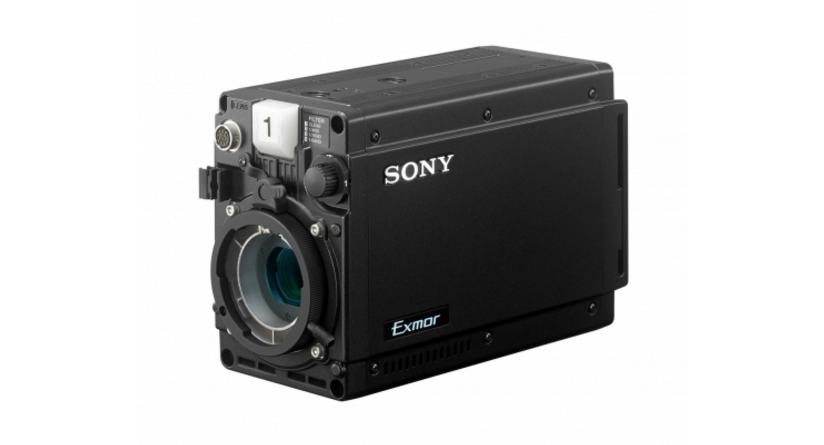

三片 2/3 英寸 CMOS 成像器

保持像 HDC-P1 一樣的小巧而輕盈的機身，HXC-P70 降低了成本，同時提供與廣受贊譽的 HXC-D70 高清/標清系統攝像機同等的高畫質，因為采用相同的成像器。它達到 F12（在 1080/59.94i 時）或 F13（在 1080/50i 時）的高靈敏度，同時保持較低的音噪比。

集成 ND 濾鏡/電子 CC 濾鏡和 TLCS

HXC-P70 配有一個中灰 (ND) 光學伺服濾鏡單元和電子色彩校正 (CC) 濾鏡。電子 CC 濾鏡可從遠程控制面板進行控制，使您可以指定四種不同的色溫。除了濾鏡功能以外，借助 TLCS（總電平控制系統）功能，可依靠環境亮度自動控制增益/光圈/快門，使之高效地用于從早到晚的自然攝影和監控。

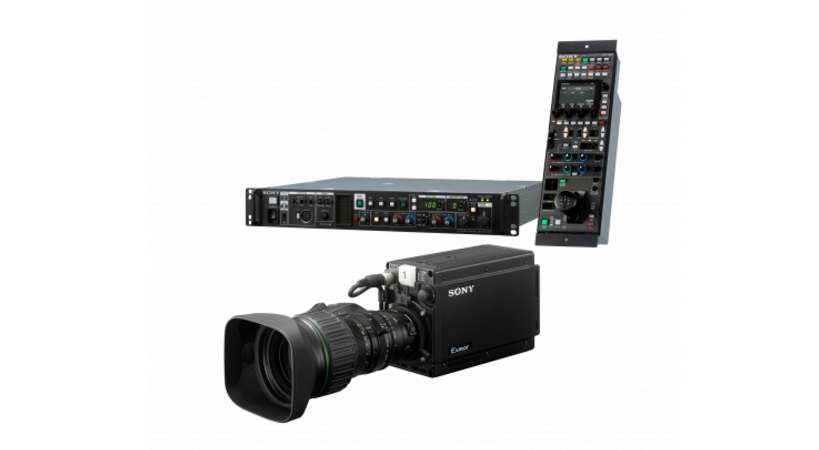

用 HXCU-FB70 實現可擴展的操作性

HXC-P70 與 HXCU-FB70 光纖攝像機控制單元 (CCU) 相連接，實現攝像機圖像調整和色彩匹配的較精確遠程控制，同時還監視 SDI 輸出信號。

最遠 10 千米的長距離傳輸

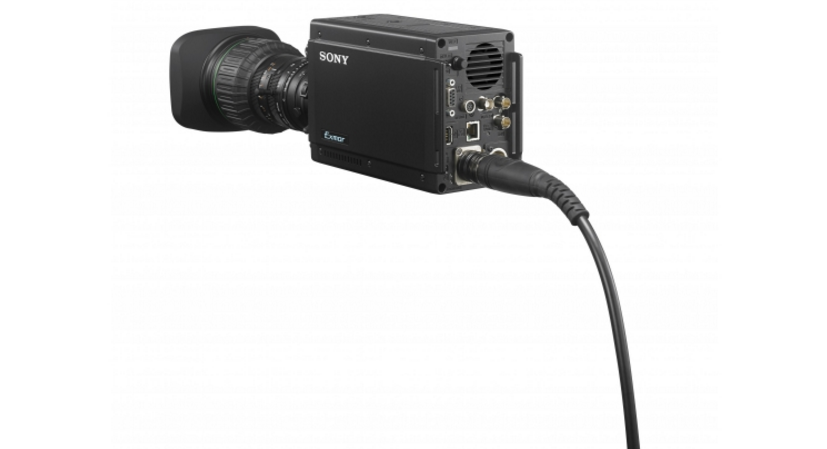

混合型光纖電纜可以延長與 HXCU-FB70 攝像機控制單元之間的距離長達 500 米，同時提供所需的電力。在使用單模光纖 (SMF) 連接的情況下，如果使用本地電源，可以延長到最遠 10 千米。使用在許多機構中已作為基礎設施鋪設的 SMF，使您能夠快速而方便地安裝攝像機系統。

有益的 2 倍或 4 倍數字擴展器

數字擴展器功能可以在成像器捕捉的圖像中心放大圖像尺寸達兩倍或四倍。此功能不會造成靈敏度的降低，例如 F 值下降，而在使用常規光學擴展器功能時通常發生這種情況。

規格

一般信息

電源要求

攝像機控制單元： DC48V，1.7A（最大值）
外部直流輸入： DC12V，3.6A（最大值）

功耗

17W

操作溫度

-10°C 至 +45°C
14°F 至 +113°F

儲存溫度

-20°C - +60°C
-4°F - +140°F

尺寸 (W x H x D) *[1]

86 x 130 x 210 毫米
3 1/2 x 5 1/8 x 8 3/8 英寸

重量

約 1.5 千克
約 3 磅 4 盎司

攝像機部分

成像器件

3 片 2/3 英寸 CMOS

有效像素

1920 x 1080 (H x V)

信號格式

高清： 1080/59.94i，1080/50i，1080/29.97PsF，1080/25PsF，720/59.94p，720/50p
SD： 480/59.94i，576/50i

頻譜系統

F1.4 棱鏡系統

鏡頭接口

索尼 2/3 英寸卡口座

內置濾鏡

CC： 電氣
ND： 1； 透明，2； 1/4ND，3； 1/16ND，4； 1/64ND

靈敏度（2000 lx、3200K、89.9% 反射率）

F12 (59.94 Hz)，F13 (50 Hz)

信噪比

典型 60dB *[2] (1080/59.94i)

調制深度

高清： 27.5 MHz 時 45% 或更高 (1080i)

水平分辨率

1,000 電視線或更高

快門速度

1/100，1/125，1/250，1/500，1/1000，1/2000 秒（59.94i 模式）
1/60，1/125，1/250，1/500，1/1000，1/2000 秒（50i 模式）

快門速度（慢速快門 (SLS)）

2、3、4、5、6、7、8、16、32 和 64 幀積累（僅針對高清 1080 模式）

輸入/輸出

麥克風輸入

-60dBu 至 -20dBu，平衡，通過 D-Sub 9 針，母頭 (x1)

DC 輸入

XLR 型 4 針 (x1)，DC 10.5 V 至 17 V

直流輸出

DC 10.5 V 至 17 V，1.5 A（最大值），通過 D-Sub 9 針

SDI 輸出

可選擇 BNC (x2) HD-SDI 或 SD-SDI

攝像機控制單元

光纖 (x1)，針對單模光纖電纜

供電距離（使用 HXCU-FB70）

500 米（最大值）
通過 CCFN 索尼混合型光纖電纜，裝有便攜式鏡頭

光纖電纜距離（使用 HXCU-FB70）

10 千米（最大值）
通過單模光纖電纜，使用本地電源

遠程控制

8 針 (x1)
RJ-45 (x1)，以太網 10BASE-T，100BASE-TX

鏡頭

12 針 (x1)

USB

USB 2.0 (x1)

EXT 輸入/輸出

D-Sub 9 針，母頭 (x1)

配件

配件

計數器號碼牌（1 套）
操作指南 (1)
操作手冊 (CD-ROM 1)

注

注

*[1] 尺寸值為近似值。
*[2] 該值為處于 NS（噪聲抑制功能）： “開”模式。
